5R雷蒙磨

　　1、研磨面积大：磨辊和磨环的高度从160mm增加到220mm。

　　2、铲料量大：采用大铲刀，最大程度的把物料送进磨辊和磨环中间。

　　3、分级精度高：采用超大型分级涡轮，通过率高，处理风量大。且分级叶轮端面与出粉口端面形成宫式密封，系统不容易形成短路粉，分级精度高，成品粒度在80～625目内任意调整。

　　4、旋风收集器：采用新弄高效旋风收集器，收集效率高达85%以上，比单旋风提高了10%收集效率。

　　5、风机改进：采用高压风机，风量和风压增大，大大的提高了气力输送能力。

　　6、余风采用布袋收集，无粉尘污染。

　　7、产量高、能耗低：产量在原4R3216磨粉机产量的基础上提高40%以上。

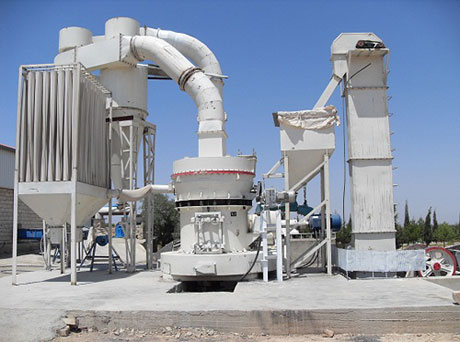

　　该机结构(附安装联接示意图)主要由主机、分析器、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。工作时，将需要粉碎的物料从主机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离尽力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起的物料送到磨辊与磨环之间，因磨辊的滚转面达到粉碎物料的目的。

　　风选过程：物料研磨后，风机将风吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的随风流入大旋风收集器，收集后经出粉管排除，即成为成品。风流由大旋风器上端的回风管回入风机，风路是循环的，并且在负压状态下求动，循环风路的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的废气管进入小旋风收集器，气流夹带微粉经过收集后，多余气流再进入布袋除尘器，被净化后排入大气。
